EVA一種以EVA為基礎的熱固性有黏性的膠片.用於放在夾膠玻璃中間的膠片(EVA是Ethylene乙烯 Vinyl乙烯基 Acetate醋酸鹽的簡稱). EVA在加熱前呈霧狀,兩面有浮凸的花樣,經過加熱後, 它就會變成完全透明的並且有很強的黏著力.這種膠片即便是在很嚴格的條件下也能有很強的穩定性.

   由於EVA SAFE在黏著力,耐久性.光學特性等方面具有的優越性,使得它被越來越廣泛的應用於膠合玻璃及各種光學產品.

   EVA的優點:
  (1) 高透明度
  (2) 高度的黏著力可以適用于玻璃
  (3) 良好的耐久性可以抵抗高溫,潮氣,紫外線等等,並且能長時間的在戶外 使用.
  (4) 在各種溫度下都有很強的耐衝擊性
  (5) 相比PVB, 有更強的隔音效果, 尤其是高頻率的音波.
  (6) 低熔點,易流動,能適用于各種玻璃的夾膠工藝,如壓花玻璃,鋼化玻璃, 彎曲玻璃等等

   EVA 膠 合 玻 璃 爐
平面玻璃
  1. 將組合好的玻璃置於真空袋中，於爐外常溫中抽真空
     (真空度 ≥ 700mmHg ) 並檢查不使漏氣 冷抽約 10~15分鐘。
  2. 冷抽後移入爐內繼續抽真空並加熱升溫至 100~110℃後
    (玻璃表面的實際溫度，爐溫約 120~130℃) 保溫 15~20分鐘。
  3. 保溫 15~20分鐘後冷却至 60℃以下移出爐外，卸真空取
    出玻璃 即為成品。

   彎曲玻璃
 1. 把夾好的玻璃放入真空袋進行預熱,並且保證夾膠層邊緣不發生
    脫膠現象，於常溫中抽真空 (真空度 ≥ 700mmHg ) 並檢查不使
    漏氣 冷抽約 10~15分鐘。
2. 冷抽後移入爐內繼續抽真空並加熱升溫至 100~110℃後 (玻璃表
    面的實際溫度，爐溫約 120~130℃) 保溫 15~20分鐘。
3. 保溫 15~20分鐘後冷却至 60℃以下移出爐外，卸真空取出玻璃
    即為成品。
EVA 膠膜的各項性能 (以 0.38mm 透明膜為例)
特 性 要 求
抗拉強度 ( MPa )  ≥17
吸 水 率 ( % )  ≤0.15
斷裂伸長率 ( % )  ≥650
黏接強度 ( kg/cm2 )  ≥2
模 糊 度 ( % )  0.6
可見光透射率 ( % )  ≥87
紫外線遮蔽率 ( % )  >98.5

   儲存的時間及條件
   EVA在三個月內使用效果是最好的。儲存的時候將它們放在原包裝內不要取出，放在避光通風的地方並且溫度不超過30℃，
  濕度低於50%.可保存6~12個月。

EVA膜規格表 / EVA FILM LIST
類別
Items 		 編號
NO.		 顏色分類 規格 寬幅
透明
Clear		 25T   0.25×2.00M×150M 2.00M~2.10M
38T   0.38×2.00M×100M 2.00M~2.10M
高透明
High clear		 38GT   0.38×2.00M×100M 2.00M~2.10M
白色
White		 38B1 純白 0.38×2.00M×100M 2.00M~2.10M
38B2 乳白 0.38×2.00M×100M 2.00M~2.10M
38B3 淺白 0.38×2.00M×100M 2.00M~2.10M
38B4 磨砂白 0.38×2.00M×100M 2.00M~2.10M

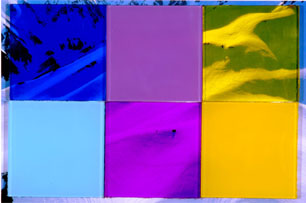

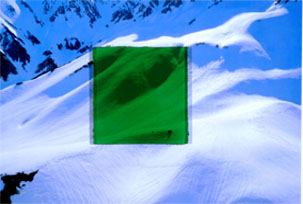

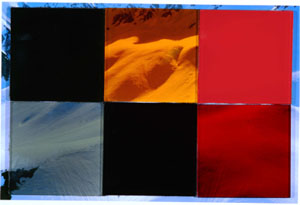

彩色
Color		 透明
Clear		 38CA1 大紅 0.38×2.00M×100M 2.00M~2.10M
38CA2 橙黃 0.38×2.00M×100M 2.00M~2.10M
38CA3 明黃 0.38×2.00M×100M 2.00M~2.10M
38CA4 翠綠 0.38×2.00M×100M 2.00M~2.10M
38CA5 彩藍 0.38×2.00M×100M 2.00M~2.10M
38CA6 紫 0.38×2.00M×100M 2.00M~2.10M
38CA7 灰 0.38×2.00M×100M 2.00M~2.10M
38CA8 黑 0.38×2.00M×100M 2.00M~2.10M
不透
NoneClear		 38CC1 大紅 0.38×2.00M×100M 2.00M~2.10M
38CC2 天藍 0.38×2.00M×100M 2.00M~2.10M
38CC3 明黃 0.38×2.00M×100M 2.00M~2.10M
38CC4 黑 0.38×2.00M×100M 2.00M~2.10M
38CC5 紫 0.38×2.00M×100M 2.00M~2.10M
